Штанцформа, клише, матрица — это названия одного приспособления, которое позволяет вырезать листы картона, бумаги, кожи в нужную форму за доли секунды. Это ключевой инструмент для изготовления упаковки, папок, этикеток, открыток и множества других изделий. Что это такое, как оно работает и когда его изготавливают? Разберёмся в деталях.
Конструкция и материалы штанцформы

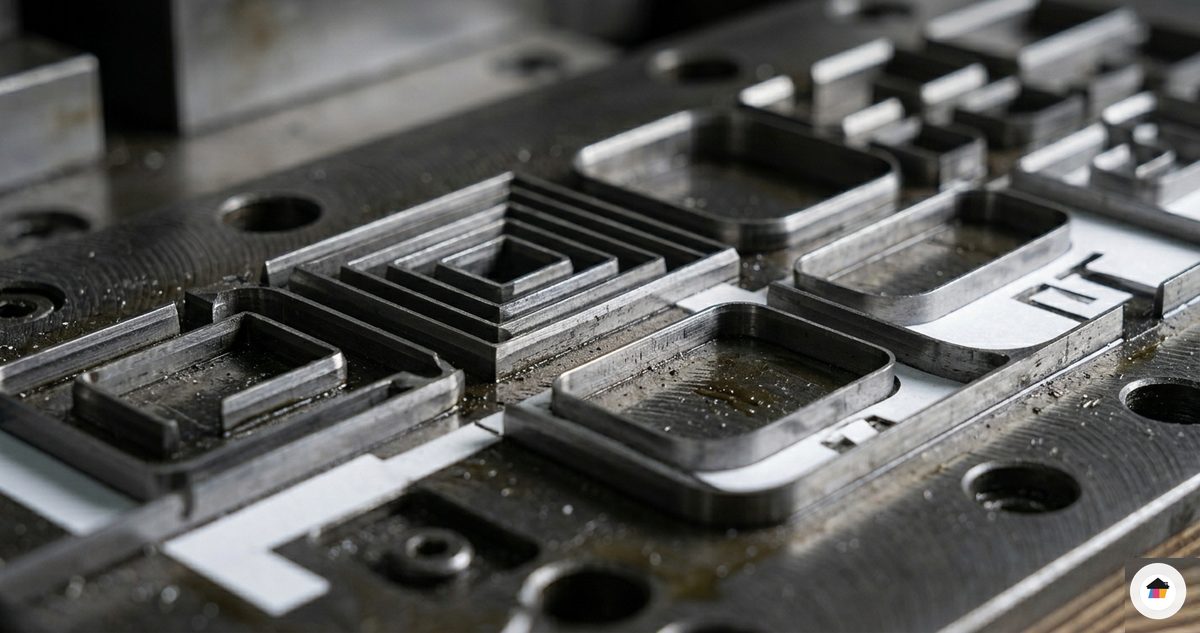

Штанцформа (от немецкого Stanzform — форма для вырубки) — это матрица для вырубки (высечки) бумаги и картона. По сути, это стальная форма с острым режущим краем, выполненная по контуру нужного изделия. Конструктивно штанцформа состоит из нескольких компонентов:
- Стальной пластины (основание, обычно толщина 2–3 мм, служит несущей конструкцией) из мягкой стали, которая хорошо поддаётся гравировке
- Режущего ножа (острая стальная лента, вогнутая или прямая, высота 23–30 мм, зависит от толщины материала, который нужно резать). Нож должен быть из инструментальной стали высокой твёрдости.
- Гибкого резинового слоя (выталкиватель, высота 5–10 мм, упругий каучук). Когда штанцформа отходит, резиновый слой выталкивает вырезанный кусок из-под ножа.
- Деревянного основания (фанера толщина 18–25 мм, служит для установки в штанцпресс и удержания всей конструкции)
Режущий нож должен быть идеально острым — это критически важно для качества. Тупой нож рвёт материал, гнёт его, оставляет неровные края и затупляется быстро. Острый нож режет чисто, срез ровный и гладкий, прослужит дольше. Заточка ножей — специализированная работа, требует опыта.
Форма может быть простой (прямоугольник, квадрат, круг) или очень сложной (звёзда, буква, многоуровневая конструкция с перфорацией и линиями сгиба). Чем сложнее форма, тем выше затраты на изготовление и тем дольше сроки.
Процесс изготовления штанцформы
Создание штанцформы — это многоэтапный процесс, требующий точности:
- Получение макета (обычно в формате PDF или Adobe Illustrator). Макет должен быть в 1:1 (в реальный размер) с указанием всех размеров в миллиметрах. Линии должны быть чётко определены: режущие, перфорирующие, линии сгиба.
- Разработка конструкции формы: дизайнер типографии указывает, какие линии должны быть режущие (полный вырез), какие скрепляющие (тонкие перемычки, которые держат кусок), какие перфорирующие (перфорация для лёгкого отделения), какие сгибы (линии сгиба на картоне — не режут, а вдавливают).
- Гравировка или фотогравировка стали: по макету либо методом лазерной гравировки (современный способ), либо традиционной ручной гравировки (старый способ, для сложных форм). Лазер быстрее, точнее, дешевле для простых форм.
- Установка режущего ножа: острый стальной нож устанавливают в пазы матрицы или приклеивают специальным клеем (полиуретановый клей высокой прочности). Высота ножа должна быть точно выверена — если нож выше, чем нужно, он повредит резиновый слой; если ниже, не будет резать.
- Установка резинового слоя выталкивателя: резину приклеивают слоем определённой толщины. Толщина зависит от материала и конструкции формы.
- Тестирование: несколько пробных вырубок на разных материалах (бумага, картон, картон толстый). Регулировка высоты ножа, давления пресса. Если вырубка неровная, регулируют давление или переточивают нож.
- Монтаж на деревянное основание: готовая форма (матрица с ножом и резиной) крепится на фанеру болтами или клеем для установки в пресс. На фанере отмечают место прижима, направление подачи материала, давление пресса (для оператора).
Весь процесс занимает 3–7 дней в зависимости от сложности формы и загруженности мастерской.
Применение штанцформ в полиграфии
Штанцформы используются для изготовления:
- Коробок и упаковки: все картонные коробки вырезаны штанцформой. Без этого было бы невозможно производить коробки миллионами. Форма содержит не только режущие линии (контур), но и линии сгиба (на них картон изгибается, но не режется).
- Папок с логотипом: картонные папки вырезаются по контуру, часто с вырезом для рук или карманом для визиток. Вырез рук облегчает паку и делает её удобнее в использовании.
- Наклеек и стикеров: вырубка нужной формы, иногда с перфорацией (для лёгкого отделения от подложки)
- Открыток и приглашений: вырубка нестандартной формы (сердце, звезда, округлые края, волнистые края). Такие открытки выглядят необычно и запоминаются.
- Ярлыков и бирок: небольшие элементы, часто с отверстием для нитки. Например, ярлыки на одежду, бирки на подарки.
- Подарочных коробок: сложные формы с множественными вырезами и сгибами. Может быть коробка в форме сердца, звезды, бутылки.
- Защитных элементов и голограмм: защитные наклейки, голографические элементы вырезаются специальными формами с очень острыми ножами.
- Ламинированных страниц: для брошюр, каталогов с ламинированием — форма вырезает весь ламинированный пакет целиком (бумага + ламинат).
Штанцформа окупается при тиражах от 500–1000 штук. Если нужно 10 000 коробок, затраты на форму (5000–30 000 рублей) распределяются на всё количество, и себестоимость становится очень низкой — 1–3 рубля за коробку за вырубку.
Материалы для вырубки и альтернативные методы
Вырубка штанцформой работает с разными материалами:
- Бумага: любая плотность, от 20 до 300 г/м². Бумага режется легко, брака почти не бывает.
- Картон: вплоть до гофрокартона толщиной 5–7 мм. Толстый картон требует острого ножа и правильного давления.
- Пластик: ПВХ, ПЭТ, полипропилен. Пластик режется хорошо, но дороже картона, так как требует мощного пресса.
- Кожа и замша: для премиальных изделий. Кожа режется с чистым срезом, что очень ценится.
- Ткань: хлопок, лён, нейлон. Требует особого ухода за ножом (ткань волокниста).
- Композиты: фанера, ДСП (в ограниченных объёмах, требует мощного пресса и острого ножа)
Для толстых и жёстких материалов требуется более мощный пресс (гидравлический, 100–200 тонн). Вырубка толстого гофрокартона требует более острого ножа, частой заточки и точной калибровки давления.
Альтернативные методы для малых тиражей (100–200 штук): лазерная резка (для гравировки, тонких материалов, лучше для пластика), нож на станке с ЧПУ (для кожи, картона до 2 мм), ручная ножницы или нож (для макетов и пробных образцов).
Сроки, хранение и повторные заказы
После изготовления штанцформы саму операцию вырубки можно выполнить очень быстро: 1000 штук вырезаются за 1–2 часа на прессе. Ограничивает только наличие свободного оборудования и время на наладку.
Готовую штанцформу мы храним в архиве и можем использовать повторно для новых заказов. Если вам нужна та же упаковка через полгода, мы достаём форму из архива, проверяем её состояние, и сразу печатаем. Это существенно дешевле, чем изготовлять форму заново.
Обычно штанцформа становится инвестицией, если нужны регулярные заказы одной и той же вещи. Например, компания печатает фирменные папки раз в полгода — форму делают один раз за 20 000 рублей, а потом используют 2–3 года. За это время тираж 2000 папок × 3 года = 6000 папок. Затраты на форму распределяются: 20 000 / 6000 = 3,3 рубля на папку — это дешево.
Обращайтесь — подберём оптимальное решение для вырубки. Если нужна вырубка, можем посоветовать, стоит ли делать форму или использовать альтернативный метод для вашего объёма.
Эволюция штанцформ: в прошлом штанцформы изготавливали вручную гравировщики, это была редкая профессия. Сейчас лазерная гравировка позволяет делать формы быстрее и дешевле. Но ручная гравировка всё ещё используется для сложных форм, где нужна высочайшая точность (допуск 0,1 мм).
Материалы ножей: раньше ножи делали только из стали. Теперь есть ножи из твёрдосплава (карбид вольфрама) — они служат в 10 раз дольше, но стоят в 3 раза дороже. Для больших тиражей (100 000+) твёрдосплав окупается. Для малых тиражей — обычная сталь.
Калибровка: профессиональный способ калибровки — лазерный уровень. Оператор проверяет высоту ножа в разных точках формы, регулирует ножи прокладками до 0,1 мм. Плохая калибровка приводит к неровному срезу (на краях вырубка не полная, в центре перерезано слишком глубоко).
Совет: если нужна вырубка нестандартной формы, приходите с готовым макетом и образцом материала, на котором будет вырубка. Дизайнер типографии может посоветовать оптимальное решение и дать смету за форму.
