Вырубка и штанцформы

Вырубка — придание продукту нестандартной формы с помощью стального режущего штампа (штанцформы). Позволяет изготавливать изделия любой конфигурации: от простых геометрических форм до сложных многоконтурных силуэтов. Штанцформа изготавливается один раз под конкретный макет, а при повторных заказах используется повторно, что существенно снижает себестоимость последующих тиражей.

Принцип работы вырубки

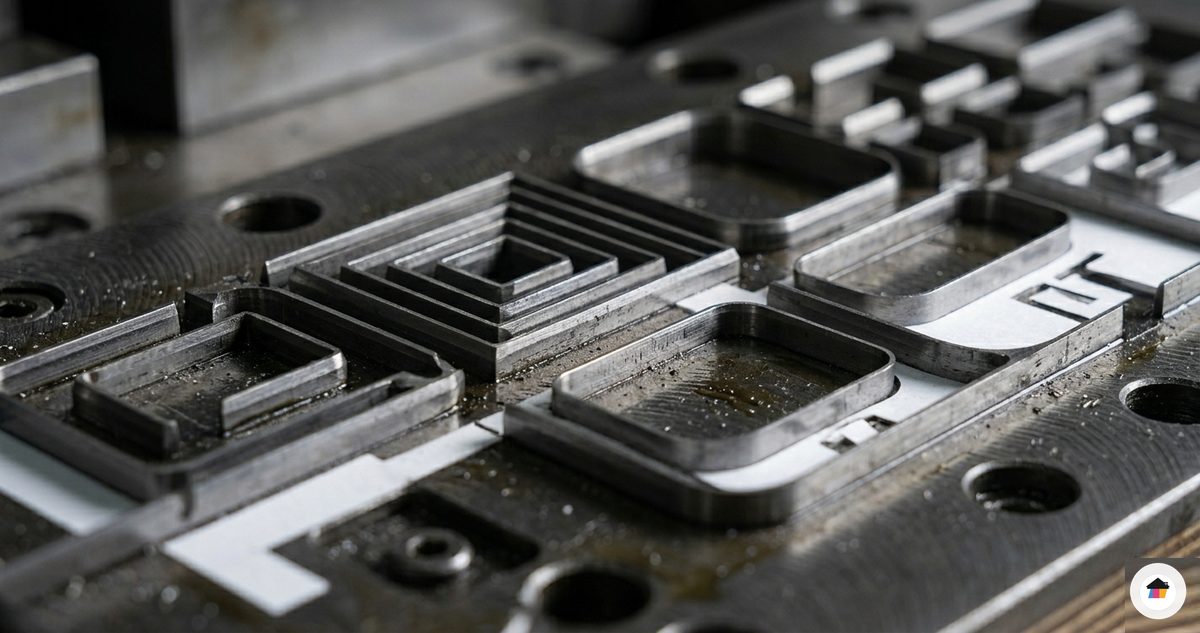

Штанцформа представляет собой деревянную или пластиковую пластину с вбитыми в неё стальными лезвиями, повторяющими контур будущего изделия. При прессовании бумаги или картона между штанцформой и прижимной пластиной материал режется по контуру, отпадая в виде готового изделия. Остаток материала (фоновые части между элементами) поступает в отходы. Техника требует точного совмещения штанцформы с печатным оттиском, если требуется высокая точность позиционирования.

Типичные изделия с вырубкой

Вырубка используется для создания следующей продукции:

• Воблеры (крепятся на полку розничного магазина с помощью клипсы через вырубленное отверстие)
• Открытки нестандартной формы — с закруглёнными углами, волнистыми краями, вырезанными элементами
• Папки с угловыми срезами, вырезами под пальцы для удобства захвата
• Ценники с отверстиями под крючок для крепления на полку
• Стикеры и наклейки нестандартной формы
• Упаковочные коробки и боксы с замками и вырезами
• Подарочные пакеты и конверты со специальной формой
• Пазлы и дидактические материалы для детей
• Вкладыши в упаковку и внутренние элементы коробок

Комбинирование вырубки с биговкой

Вырубка часто комбинируется с биговкой (нанесением линий сгиба) в одной операции. Это критически важно при изготовлении упаковки и объёмных изделий. Биговка наносится специальным валиком, который вминает, но не разрезает материал, создавая линию сгиба. При совмещении вырубки и биговки в одной операции используется комбинированная штанцформа с лезвиями для режущих элементов и валиками для линий сгиба.

Требования к макету

Макет для вырубки должен содержать чёткие контуры вырубки (обычно в отдельном слое), указанные в масштабе 1:1. Контуры должны быть замкнутыми и без самопересечений. Все линии вырубки должны иметь минимальную толщину не менее 0,5 мм для надёжного режущего лезвия. Мелкие детали (менее 3 мм) могут быть проблемными в производстве. При наличии вырезаемых отверстий внутри элемента требуется отступ от внешнего контура минимум 2–3 мм в зависимости от размера отверстия.

Изготовление и стоимость штанцформы

Изготовление штанцформы — это отдельная, довольно дорогостоящая операция. Типография закладывает стоимость клише в стоимость первого тиража. Однако при последующих заказах с использованием той же штанцформы стоимость единицы продукции значительно снижается, так что вырубка становится экономически эффективной уже при тиражах от 500–1000 экземпляров в зависимости от сложности формы.

Совмещение вырубки с печатью

Вырубка может выполняться как в отдельной операции (после офсетной или цифровой печати), так и совмещённо на одном станке, если это предусмотрено производственным процессом. Совмещённое выполнение экономит время, но требует специального оборудования и идеального совмещения печати и вырубки.

Материалы для вырубки

Вырубка применяется для работы с бумагой, картоном, самоклеящимися материалами, тонким пластиком. Более плотные материалы (свыше 400 г/м²) требуют дополнительного давления и могут потребовать несколько проходов через пресс для полного разрезания.

Стоимость штанцформы

Штанцформа — это фанерная основа с вклеенными стальными ножами по контуру вырубки. Стоимость зависит от длины реза (периметра контура) и сложности формы: простая прямоугольная вырубка с закруглёнными углами — от 3000 рублей, сложный фигурный контур с перфорацией и биговочными линейками — от 8000 рублей. Штанцформа хранится в типографии и используется повторно при повторных заказах. Срок службы штанцформы — до 500 000 оттисков при стандартных условиях эксплуатации.

Для снижения стоимости типография размещает несколько изделий на одном печатном листе (спуск полос): если формат изделия позволяет разместить 4–8 штук на листе SRA3, вырубка выполняется одной штанцформой за один проход. Это существенно снижает стоимость единицы продукции и ускоряет производство.

Материалы для вырубки

Вырубка выполняется на бумаге и картоне плотностью от 150 до 600 г/м². Для тонкой бумаги (менее 150 г/м²) вырубка не рекомендуется — край получается неровным. Максимальная толщина картона ограничена высотой ножей штанцформы (стандарт — 23,8 мм). Помимо бумаги, возможна вырубка самоклеящихся материалов, ПВХ-плёнки толщиной до 0,5 мм, микрогофрокартона. Для каждого материала подбирается оптимальное давление пресса.
